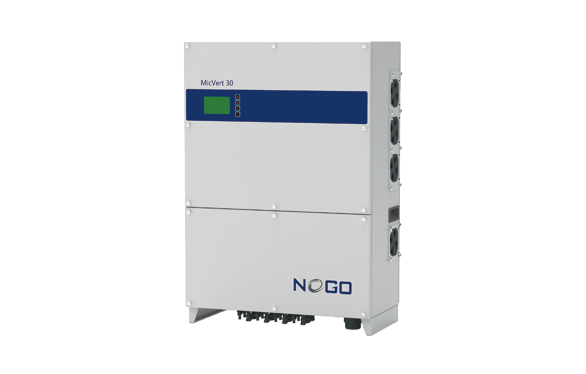

光儲微網變流器MicVert 30是集光伏、儲能一體的變流器，采用2路DC/DC和1路DC/AC的雙級拓撲，運用直流母線并聯方式統一協調控制光伏與電池的出力使光伏、儲能系統接入更安全、可靠、便捷，可有效提高系統供電可靠性并顯著改善電能質量。
DSP數字化矢量控制,性能優異
恒流、恒功率、恒壓等多種充放電模式
配合STS可實現并離網無縫切換
有功功率、無功功率連續可調
散熱風機采用溫度控制技術
完備的電池保護與維護策略,提高蓄電池使用壽命
過流、過溫、過載、過壓、短路、防雷接地等保護
適應低溫、高濕度、高海拔的嚴苛環境考驗
功率器件與控制器件散熱通道獨立，可靠性高
模塊化設計, 體積小、重量輕，易于安裝維護
支持多機并聯，便于擴容
本地觸摸屏監控界，實時顯示、操作便捷
| 產品型號 | MicVert 30HE |
|---|---|
| 直流測參數 | |
| 光伏/儲能最大直流輸入功率 | 33kW |
| 光伏MPPT工作電壓范圍 | 550~750V |
| 蓄電池輸入直流電壓范圍 | 400~600V |
| 光伏最大直流輸入電流 | 54A |
| 最大允許充/放電電流 | 75A |
| 穩壓精度 | 1% |
| 穩流精度 | 1% |
| 直流電流紋波 | 5% |
| 直流輸入路數 | 2 |
| 交流側參數（并網運行模式） | |
| 額定交流輸出功率 | 30kW |
| 額定交流輸出電流 | 45A |
| 額定交流輸出電壓 | 380V |
| 交流輸出電壓范圍 | 310~430V（可調） |
| 額定電網頻率 | 50Hz |
| 允許電網頻率波動范圍 | 47~52Hz（可調） |
| 電流總諧波畸變率（THD） | <3%（額定功率） |
| 功率因數 | ≥0.99(額定功率） |
| 功率因數可調范圍 | 0.9（超前）~0.9（滯后） |
| 交流側參數（孤島運行模式） | |
| 額定電壓 | 380V |
| 額定輸出頻率 | 50Hz |
| 輸出電壓失真度（THD） | <3%（線性負載） |
| 頻率精度 | ±0.2Hz |
| 電壓過渡變動范圍 | 10%以內，0到100%負載變化 |
| 離網三相負載不平衡度 | 2% |
| 系統參數 | |
| 最大效率 | 97% |
| 待機功耗 | ≤30W |
| 充放電轉換時間 | ＜0.1s（額定功率） |
| 防護等級 | IP65 |
| 冷卻方式 | 溫控強迫風冷 |
| 允許環境溫度 | -20℃～+55℃ |
| 允許相對濕度 | ≤95%（無凝露） |
| 隔離方式 | 外置工頻變壓器 |
| 人機界面 | 觸摸屏 |
| 通訊方式 | 以太網、RS485、CAN |
| 允許最高海拔 | 2000m |
| 外形尺寸（寬*高*深） | 500*640*170mm |
| 重量 | 50kg |
